Viewer

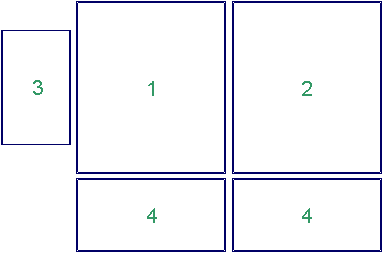

klei: schermindeling
1 Kaart
totale voorraad klei
In het linker kaartscherm worden totale hoeveelheden aanwezige
klei weergegeven, gemodelleerd tot diepten zoals uitgelegd onder Technische
gegevens. Tot de grondstof klei
worden gerekend de grondsoorten klei
en leem, beide al dan niet siltig of zandig. Voor meer uitleg zie het lemma klei en kader 2 in “Grondsoorten
en delfstoffen bij naam”.
2 Geologische
winbaarheid en kwaliteit van klei In het rechter kaartscherm kunnen vier attributen van de
links getoonde totale voorraad worden weergegeven (selectie in scherm 3): 1.
De geologisch
winbare hoeveelheden klei, d.w.z. de totale hoeveelheid exclusief: ·
klei bedekt door ³ 40 cm
aan veen (voornamelijk van toepassing in het laagland) ·
klei bedekt door > 5 m aan zand of
grind (alleen van toepassing in hoger gelegen gebieden) ·
keileem ·
klei in de zode (in onze modellering de
bovenste 20 cm) 2.
Kans op
schelphoudende klei. Schelpen vormen een prohibitieve bijmenging voor
grofkeramische klei. 3.
Kans op
klei met veenbrokjes, plantenresten en andere
organische bijmengingen (NB: het gaat hier niet om het
percentage organisch C). Net als schelpen gaat het hierbij om prohibitieve
bijmengingen voor grofkeramische klei. 4.
Het
aandeel klei grove categorie (d.w.z. zandige klei, siltige
klei, leem, löss, keileem) ·
NB1:
Aangezien klei droog ontgraven wordt is de grondwaterspiegel een zeer
belangrijk winbaarheidscriterium, dat om redenen van
gegevensbeschikbaarheid hier niet is meegenomen (zie onder technische
gegevens). Deze informatie moet door de gebruiker zelf in zijn verdere
afwegingen worden betrokken. ·
NB2: Voor
alle getoonde resultaten geld een disclaimer. ·
Zie verder: Van
der Meulen MJ, Maljers D,
Van Gessel SF: Clay resources in the Netherlands, Netherlands Journal of Geosciences,
in rev. 3 Keuze kaartlagen en klei-attributen ·
Met het rolmenu klei wordt gekozen
welke attributen van de in scherm 2
getoonde kleivoorraad worden weergegeven. ·
Met lagen “Zeeklei”, “Löss” en “Keileem”
wordt links de geografische verbreiding van deze bijzondere kleicategorieën
weergegeven. ·
Ter topografische referentie worden
naar keuze grenzen, steden, spoorwegen en waterwegen weergegeven. 4 Legenda’s Schermresolutie: De viewer
werkt het beste bij een resolutie van minimaal 1024 x 768 pixels. Gebruikers
van MS Internet Explorer gebruik F11 voor schermmaximalisatie
